| 產品介紹： |
一、系統構成及功能概述LED顯示系統是一個集計算機網絡技術、多媒體視頻控制技術和超大規模集成電路綜合應用技術于一體的大型的電子信息顯示系統，具有多媒體、多途徑、可實時傳送的高速通信數據接口和視頻接口。 計算機網絡技術的使用使顯示信息的制作、處理、存儲和傳輸更加安全、迅速、可靠。采用網絡系統控制技術，可以和LED顯示屏系統計算機網絡聯網。系統中使用了視、音頻控制技術，可以對各種不同的視頻和音頻信號源的輸入進行統一控制和管理。在高品質的顯示控制系統支撐下，本系統不僅是一個投資合理擁有良好社會形象的信息工程，同時也具有長遠的經濟及社會效益。我公司在成功實施大量同類工程項目的基礎上，結合本項目的實際情況，設計出了切實可行的LED信息顯示系統。 室內全彩LED顯示屏主要由以下幾部分組成：顯示終端、供電系統、通訊系統、顯示控制系統等組成。 系統結構如下圖所示：
控制主機與 LED顯示屏之間設置合適的通訊鏈路。通過通訊鏈路對所連接設備進行分配／匯集，不僅可以擴展通訊鏈路的負載能力，增加可連接設備數量，延長通訊鏈路的傳輸距離，還能夠有效地增強設備分布對建筑結構和環境的適應能力，優化布線方案，減輕布線工作量，提高系統整體安全可靠性，同時確保系統具有良好的可擴展性。 LED顯示屏控制主機放置在管理控制中心，與 LED顯示屏之間的連接線路較長，為提高系統對強電磁干抗、雷擊等意外事件的抵抗能力，保護機房設備安全，我公司使用的各項設備的元器件都具有高可靠性，并采取必要的保護措施。 控制計算機除了對LED顯示屏的信息播放發布進行管理，還可以對顯示屏的參數進行更新處理．同時可對每塊顯示屏完成電源開關和復位操作。 另外，可設置一臺視頻編輯工作機，對所有接入的視頻源節目進行相關采編工作。 系統支持標準網絡接口，可與其它標準網絡連網；系統可采集播出各數據庫實時數據，實現遠程網絡控制。通過網絡系統可以進入Internet網，獲取或傳送信息資源。系統還具有聲音接口，可接入音頻設備，達到聲像同步。 1、播放及編碼部分視頻源 可由用戶決定自由選配，例如影碟機、錄像機、計算機、攝像機、衛星電視及視頻電視信號。由于是視頻節目的源頭，自然其設備質量直接影響顯示效果。 視頻預處理 當用戶所選播放設備過多時，可考慮適當增加一套視頻切換矩陣，以提高工作效率。由視頻切換矩陣所選擇的視頻輸入信號在視頻儀進行了降噪、顏色校正、縮放，幀率轉換及其特殊效果處理后，進行時序生成。 控制計算機 可用于控制室內的標準播放設備及本公司專有設備，提供友好的工作界面，并且可以對屏幕安裝現場的工作環境及工作狀態進行監控。 2、解碼及顯示驅動部分此部分相對簡單，我公司生產的長距離通信接收器接收控制室傳送來的數據信息，解碼后將數據另配至每一單元箱體，顯示驅動輸出。 LED顯示系統可滿足下述功能要求：
1．視頻播出方式 通過多媒體視頻控制技術和VGA同步，可以方便地將多種形式的視頻信息源引入計算機網絡系統，如廣播電視和衛星電視信號、攝影視頻信號、錄像機VCD視頻信號、計算機動畫信息等，因而可以實現下列功能： 支持VGA顯示，顯示各種計算機信息、圖形、圖像 支持各種輸入方式 實時顯示真彩色視頻圖像，實現現場轉播 轉播廣播電視、衛星電視及有線電視信號 電視、攝像、影碟等視頻信號的即時播放和管理（VCR、VCD、DVD、MPG、AVI、 BMP、JPG、RTF、TXT） 支持PAL、NTSC等各種制式 具有電視畫面上疊加文字信息，全景、特寫、慢鏡頭、特技等效果的實時編輯和播放（需另外 配置非線性編輯設備） 具有同時播放左右不同比例的畫面及文字的功能 可在4:3和16:9間調整圖像寬高比；可通過顯示軟件精確調整圖像位置。 通過音視頻切換矩陣可實現音視頻管理，并輸出伴音信號至音響系統。 二、顯示屏組裝過程由工程人員在現場組裝。組裝時，先將單元板和電源分別固定在板筋背條上，進而拼裝成屏體。具體施工步驟如下：根據圖紙現場制作顯示屏鋼結構→在鋼結構立帶上固定開關電源及接收控制卡→電源線及通訊線的連接→顯示單元板的安裝（磁吸結構）→顯示屏四周結構的裝飾→顯示屏上電聯調→培訓驗收完成項目。

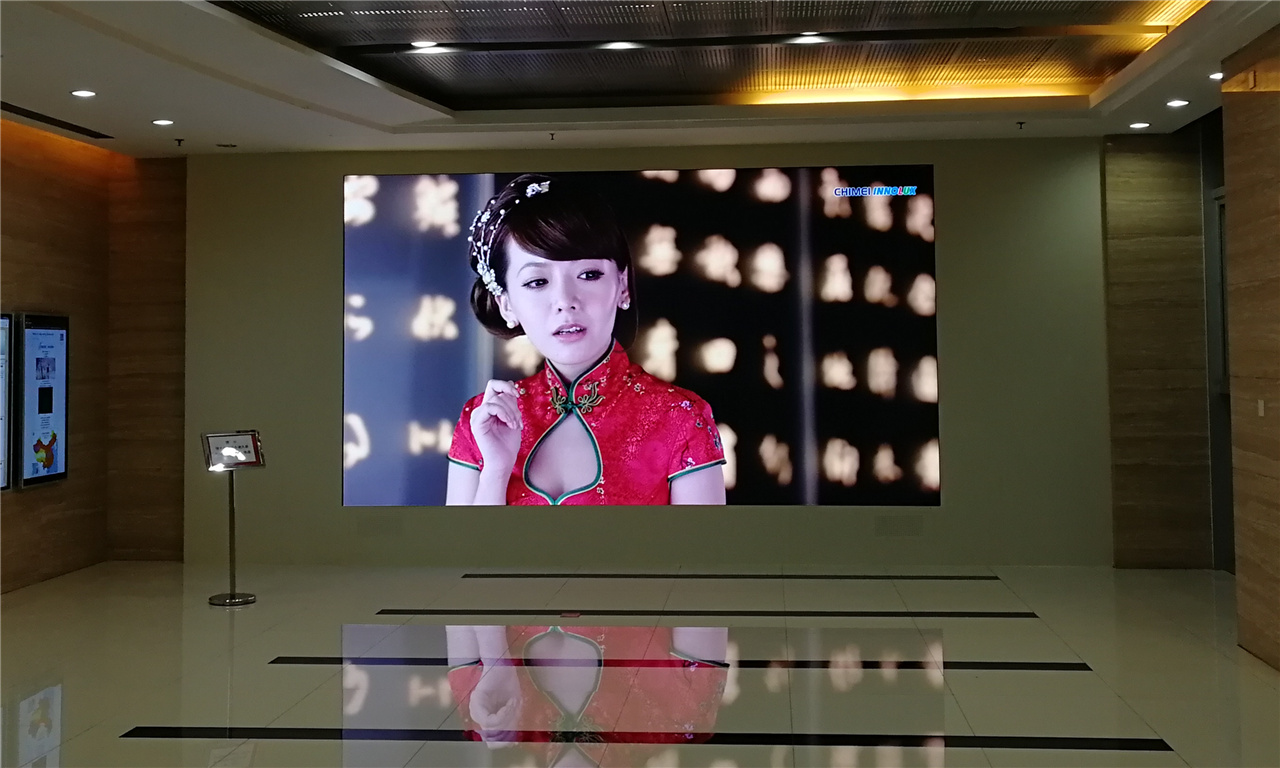

三、室內顯示屏常見安裝方式
|
